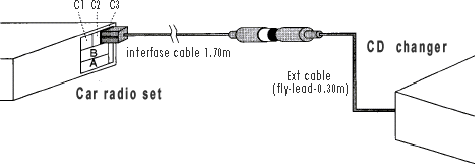

For radio sets wifh a C_10 (10 - pole) connector, use the
interface cable with code: 4822 320 12002. Interface cable

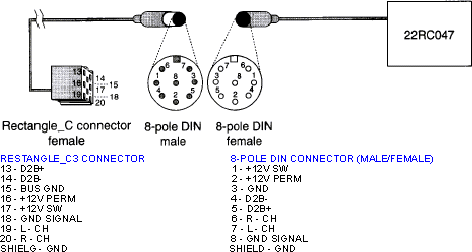

The figure below
shows the pin layout of the connections of the interface cable. All connections
here are seen from the front side of the connectors.

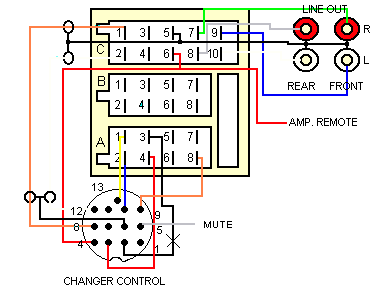

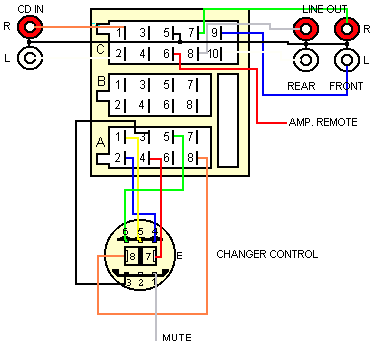

Подключение OEM Changer к A/Mагнитоле AUDIO
Delta CC

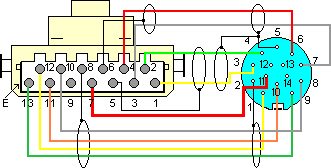

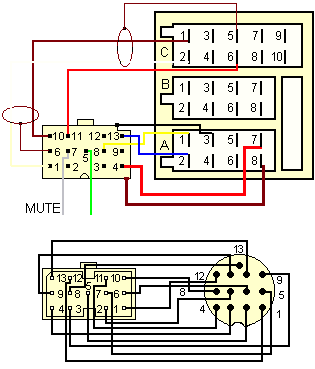

Подключение и распайка кабеля для Changer BECKER

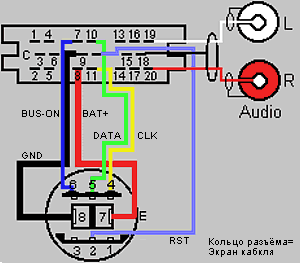

Подключение OEM Changer к A/Mагнитоле BMW

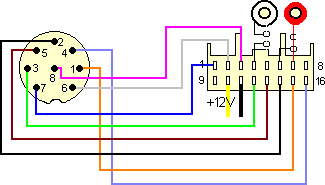

Подключение и распайка кабеля для Changer ВLAUPUNKT CM102, RDM104
Модель CDC-A03
Модель CDC-A05, A06, A071, A072, A08
Модель CDC-A04, A05

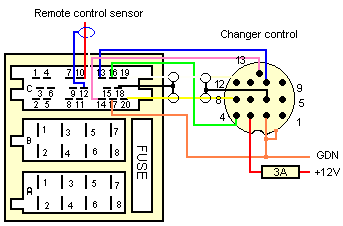

Подключение и распайка кабеля для Changer ВLAUPUNKT RDM 128, C50
Модель CDC-A05, A06, A071, A072, A08

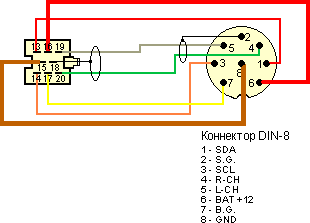

CHANGER RANGE ROVER PU-2050A
Нумерация выводов соответствует разъёму на корпусе (мама)
Распайка кабеля для подключения Changer PANASONIC CX-DP600
Распайка кабеля для подключения Changer PANASONIC CX-DP801

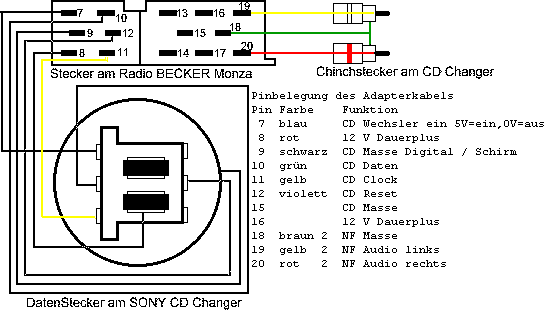

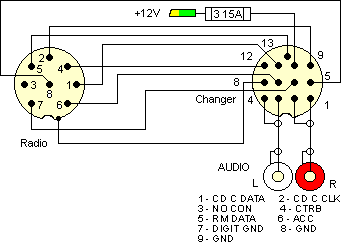

Распайка кабеля для подключения Changer Sony к автомагнитоле Becker
Changer 8 дисков CX-CS9280D Разъёмы смотреть здесь.
Changer 6 дисков CX-CS0260F Разъёмы смотреть здесь.
Changer 6 дисков CX-CS0170L, CX-CS0170L Разъёмы смотреть здесь.

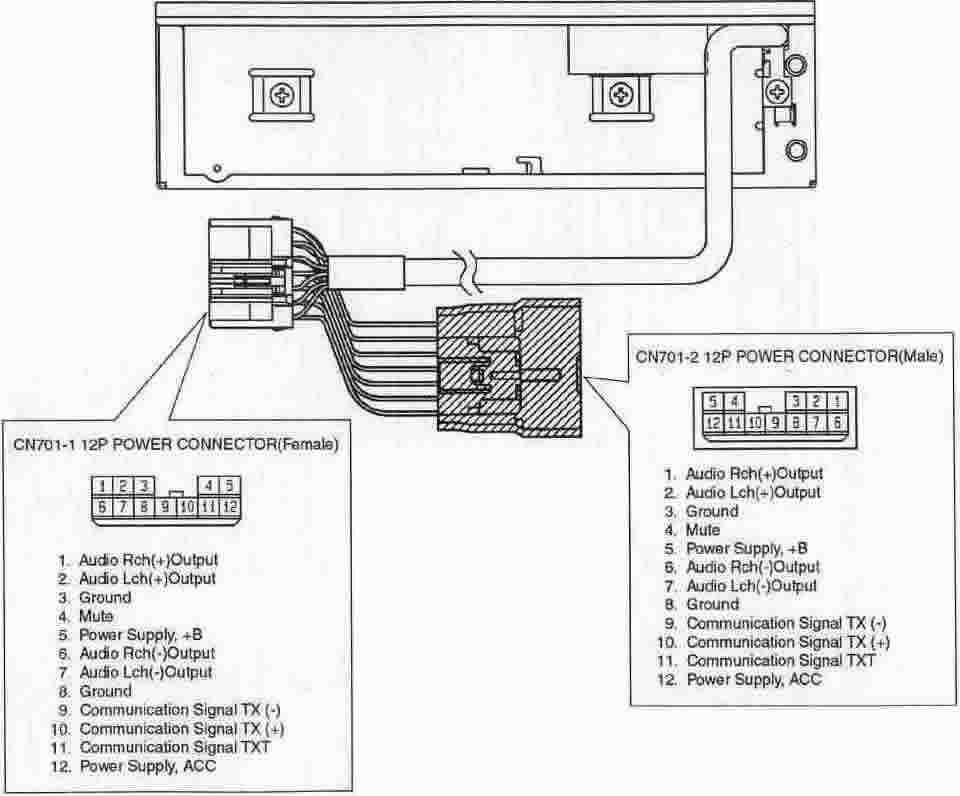

Changer 6 дисков CX-CS0180F Без разъёма CN701-2. Разъёмы смотреть здесь.
Changer 6 дисков CX-CS0280F Без разъёма CN701-2. Разъёмы смотреть здесь.
Changer CX-CS0180F, CX-CS0280F, CX-CS0820FA, CX-CS7160K, CT-8000A Разъёмы смотреть здесь.
АВТОМОБИЛЬНЫЕ DVD ПРОИГРЫВАТЕЛИ.

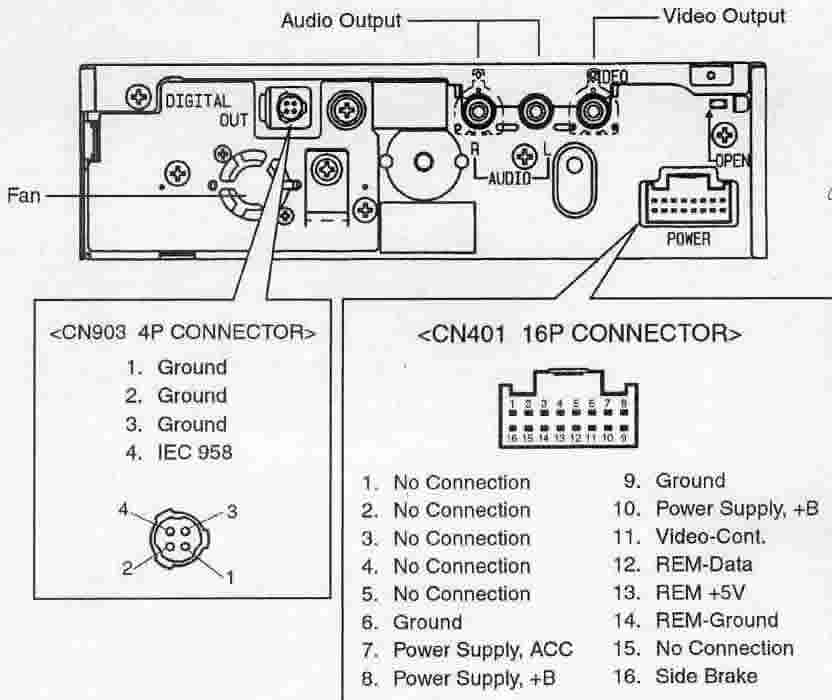

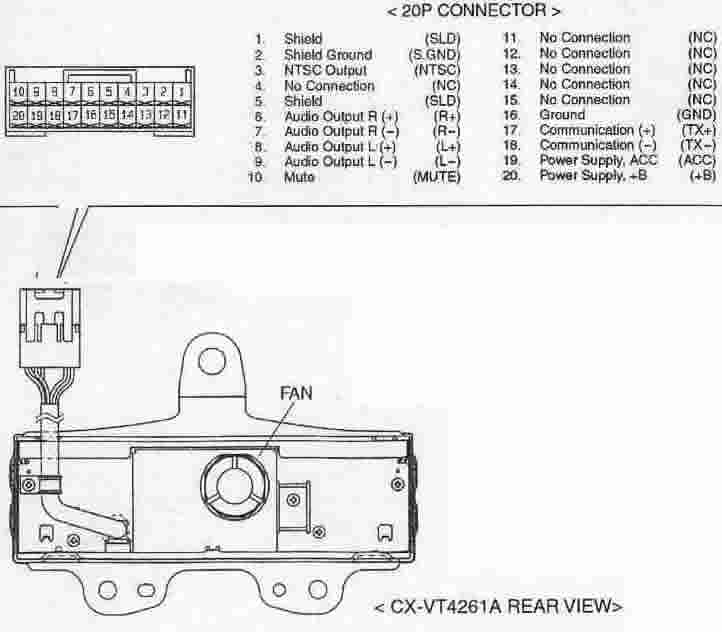

TOYOTA CX-VT4261A (DVD Changer)
Разъём смотреть здесь.
TOYOTA CX-ZS0270F (Mobile DVD Player 74219)
Разъём смотреть здесь.

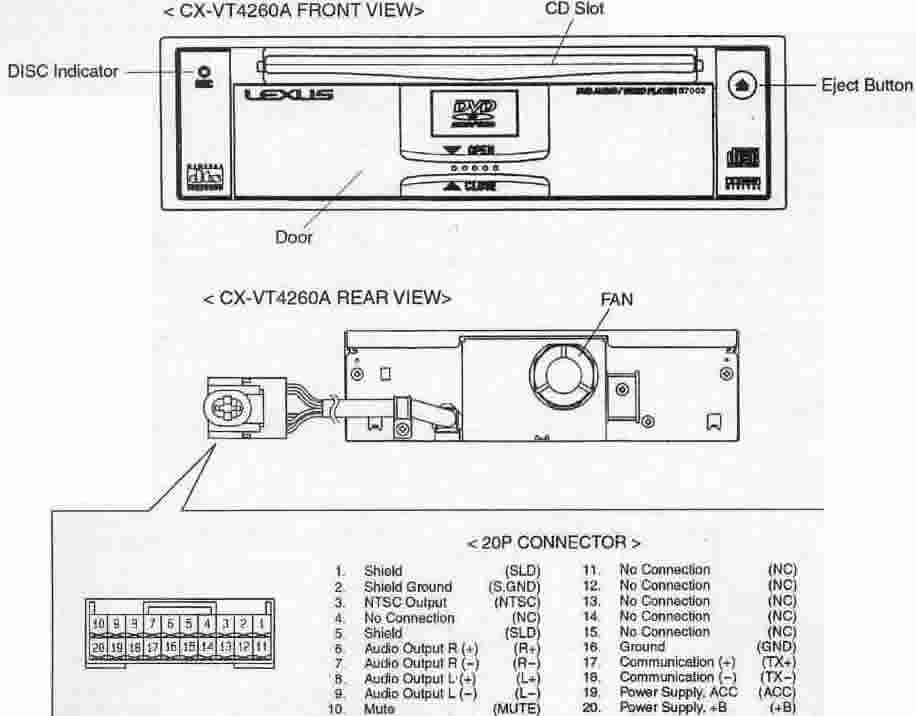

LEXUS CX-VT4260A (DVD Changer)
Разъём смотреть здесь.
