Фото разъёма Mercedes Benz Comand 220, W
203, W 208 - W210
Графические разъёмы с распиновкой смотреть ниже
MERCEDES BENZ COMAND 2

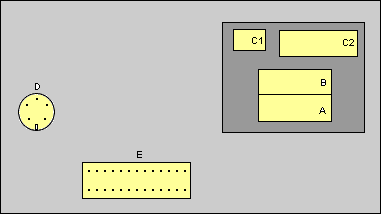

Расположение основных разъёмов MERCEDES BENZ COMAND 2.5 (Typ 220) на задней панели.

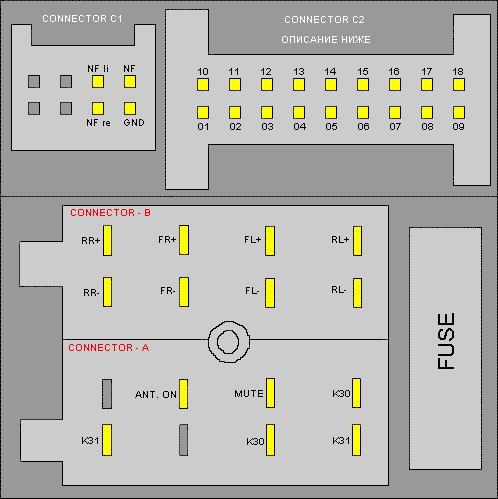

Распиновка контактов A, B, C1, C2 MERCEDES BENZ COMAND 2.5 (Typ 220)
Описание разъёма С2 смотреть ниже.

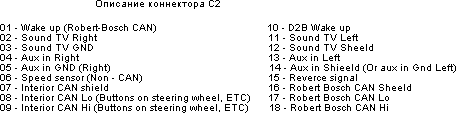

Описание контактов разъёма С2 MERCEDES BENZ COMAND 2.5 (Typ 220)

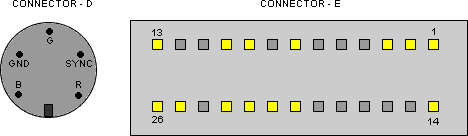

Разъёмы D и E MERCEDES BENZ COMAND 2.5 (Typ 220)
Распиновка разъёмов D и E MERCEDES BENZ COMAND 2.5 (Typ 220)

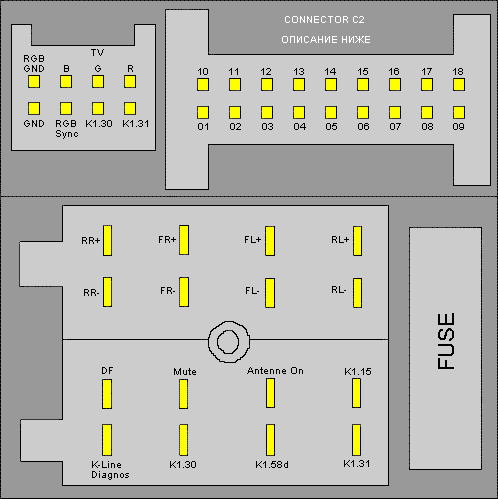

MERCEDES BENZ COMAND W 163

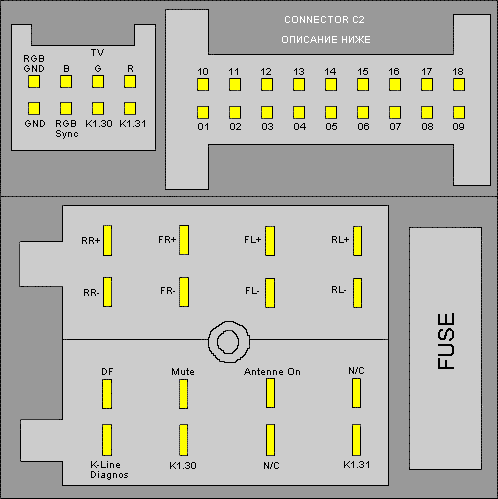

MERCEDES BENZ COMAND W 203

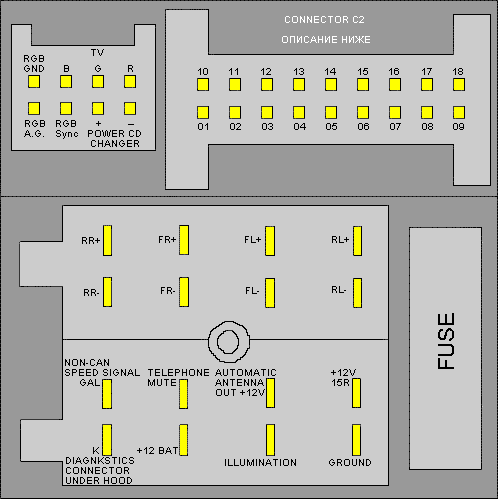

MERCEDES BENZ COMAND W 208 - W210

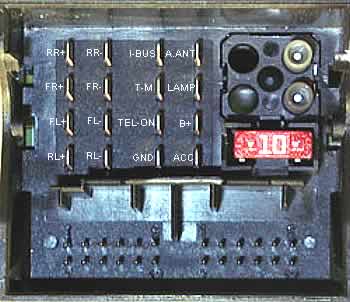

MERCEDES BENZ Truckline CC40 no YU3F-18C838-BA

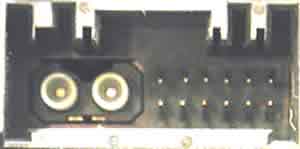

Mercedes Benz Audio 10 by Becker (BE3100) p/n A 210 820 09
86
Mercedes Benz Audio 10 by Becker (BE3200) p/n A 208 820 03 86
Mercedes
Benz Audio 30 by Becker (BE3307)
Mercedes Benz Audio 30 APS
(BE4705)

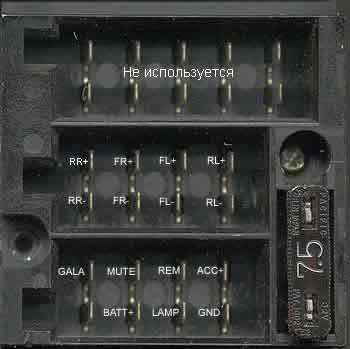

Mercedes Benz CD (MF2297) by ALPINE (Japan) Верхний разъём не используется
Mercedes Benz Truckline CC25 (BE6046)
MERCEDES BENZ (Audio 30 Export BE3301)
Всю схему распайки разъёмов для
автомобиля "Mercedes Benz MY98" можно посмотреть здесь.
MERCEDES MB-3731
Mercedes Benz MF2530 (p/n A 203 827 38 42)
Mercedes Benz Sound 8000 by Grundig (Portugal)
Mercedes Benz by Becker (BE 1150)
Mercedes Benz Classic by Becker (BE 2010)
Mercedes Benz
Exquisit by Becker (BE1490)
Mercedes Benz Special by Becker (BE2210, BE1650)
Mercedes Benz Comand 220 (p/n A 220 827 4142)
Разъём
устанавливается на авто с 2004 года.
Данных по разъёму нет
|
